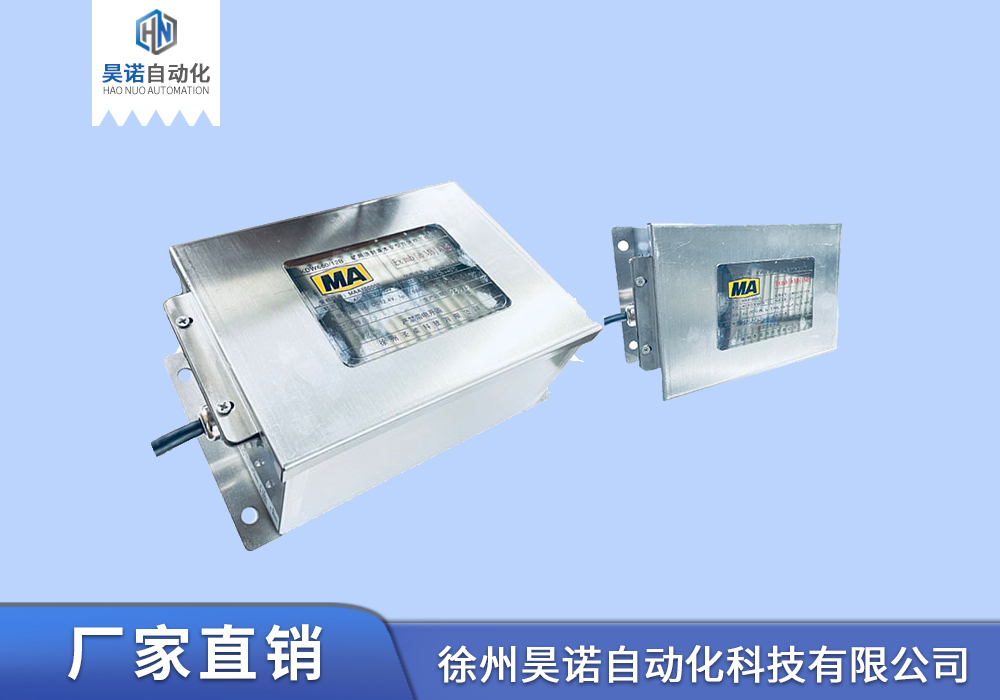

KDW660/12B 礦用澆封兼本安型直流穩壓電源
KDW660/12B礦用隔爆兼本質安全型電源是一種允許在瓦斯、煤塵爆炸危險環境中使用的通用本質安全型不間斷電源,適用于向礦用本質安全型設備提供電源。
產品參數
產品資質


KDW660/12B礦用隔爆兼本質安全型電源是一種允許在瓦斯、煤塵爆炸危險環境中使用的通用本質安全型不間斷電源,適用于向礦用本質安全型設備提供電源。
煤安認證、防爆認證等防爆資質齊全。
防水、防塵、防腐蝕、防暴,適用于各易爆環境。
澆封加本安型電源,雙重防爆技術,使用更安全。
抗干擾能力強,性能優,長期持續穩定供電。
變壓器降壓、整流、濾波及穩壓等環節,穩定輸出。
過載、過壓、過流保護等功能,故障后自動恢復。
高防護等級,惡劣工況中持續工作。
澆封設計,工業級材質,適合各類危險惡劣環境。
開采工作面、巷道等防爆要求場所的均可應用。
可在高低溫、大氣壓力等惡劣環境下穩定工作。
可為井下各種本安型電氣設備供電。
電源箱體積較小,便于安裝和部署。
具備閉鎖功能,防止帶電開蓋,保障安全。
體積小,重量輕,不占空間,適應井下狹小空間。
走線科學合理,方便檢修。

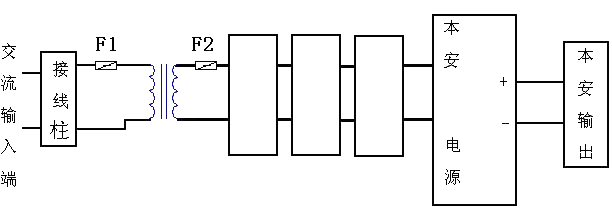

根據礦用電源內部結構圖,左端接線端子為交流 127V 電源輸入,在其下方為保險絲,右端接線端子為直流 12V 本安電源輸出。KDW660/12B 礦用澆封兼本安型直流穩壓電源電路原理圖如圖所示,交流輸入電壓經電源模塊降壓,由整流橋整流,電解電容濾波,再經穩壓環節得到穩定的電源輸出。經過兩級過壓保護、兩級過流保護、短路保護等措施,使輸出滿足本安性能要求。
使用環境 | 溫度:0℃~+40℃ |
---|---|
相對濕度:≤95%(+25℃) | |
氣壓:80kPa~110kPa | |
有甲烷、煤塵爆炸性混合物的煤礦井下 | |
技術參數 | 電源電壓輸入:AC127V /AC660V |
額定輸入電流:≤0.3A | |
電源電壓波動范圍:標稱值的 75%~110% | |
預期短路電流:5A | |
本安參數:Uo:DC 12.4V,Io :1.98A,Co:15μF,Lo:0.1mH | |
外形重量 | 外形尺寸:310×220×96.5 |
重量:約 9kg | |
電源本安直流輸出符合要求 | 輸出路數:1 |
標稱輸出電壓(V):12 | |
額定輸出電流(A):1.9 | |
開路電壓(V):≤12.4 | |
短路電流(A):≤0.5 | |
過流保護值(A):≤1.98 | |
周期與隨機偏移峰-峰值(mV):≤250 | |
源效應:≤5% | |
負載效應:≤5% | |
輸出電壓偏離值:≤5% |
